Système duplex - filet helicoidale double pas

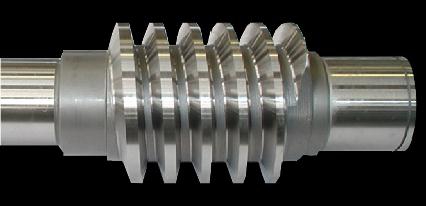

Le système de roue et vis sans fin à double pas, duplex, se compose d’une roue dentée hélicoïdale et d’une seule vis arbrée. Les 2 flancs de filet ont un pas différent.



Le flanc d’attaque de la vis sans fin a un pas correspondant au pas de la denture de roue.



Le pas de l’autre flanc est un peu supérieur, créant ainsi un filet dont l'épaisseur augmente entre les deux extrémités de la vis sans fin.



Le jeu fonctionnel s’ajuste en faisant « glisser » la vis arbrée sur son axe.



Dans les applications où la précision domine (ex : plateau diviseur) nous préconisons le système OTT à double demi-vis





Nota : d’une manière générale, les vis arbrées et les vis creuses sont en acier 31CrMoV9 traité par nitruration au plasma et les roue à vis sont fabriquées en bronze GZ-CuSn12Ni
Duplex : mono filet à double pas hélicoïdal

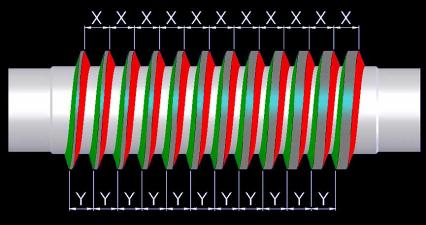

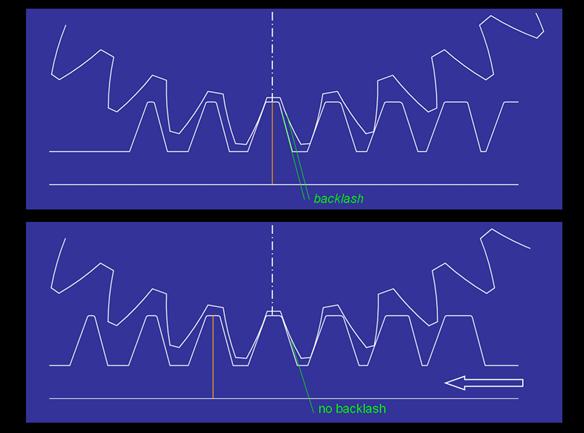

Système duplex ou roue et vis sans fin à filet double pas. Rattrapage du battement initial (ou jeu fonctionnel)Schéma d'explication de la réduction du jeu entre la roue et la vis sans fin dans un système duplex de roue et vis sans fin. Le pas de la vis sans fin est différent sur chacun des 2 flancs du filet.Système duplex ou roue et vis sans fin à filet double pas. correction du jeu fonctionnel. Les deux flancs de la vis sans fin ont un pas différend, générant une gorge dont la largeur varie d'une extremité à l'autre de la vis
